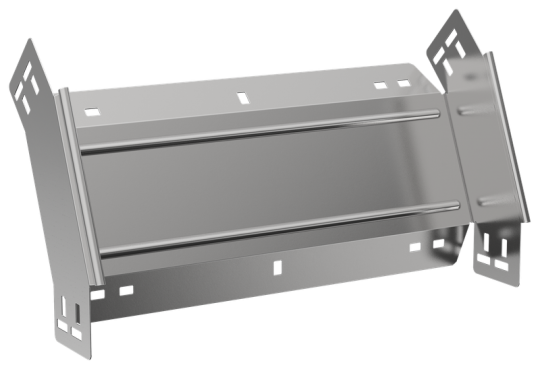

ESCA 5 Поворот верт. внеш. 45град 80х400-1,2 IEK ES5-PV-45-080-400-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Длина: 249 мм
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 80 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 400 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Ширина: 400 мм
• Вес: 1,07 кг
• Материал: Сталь
• Цвет: Светло-серый
