Описание

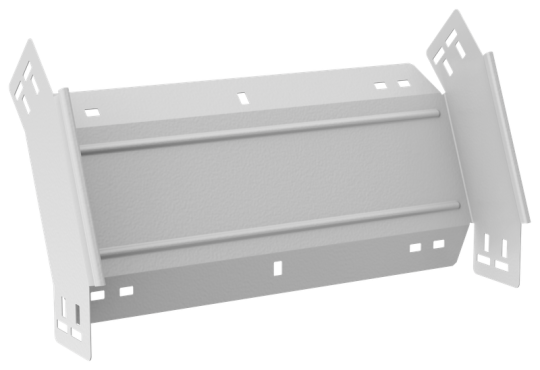

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 9016
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 80 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Ширина: 300 мм
• Вес: 0,9 кг
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Длина: 249 мм
• Температура эксплуатации: -50...40 °C
• Цвет: Чисто белый
• Защитное покрытие поверхности: Порошковая окраска
• Отклонение - угол : 45
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Ширина ответвления: 300 мм
