Описание

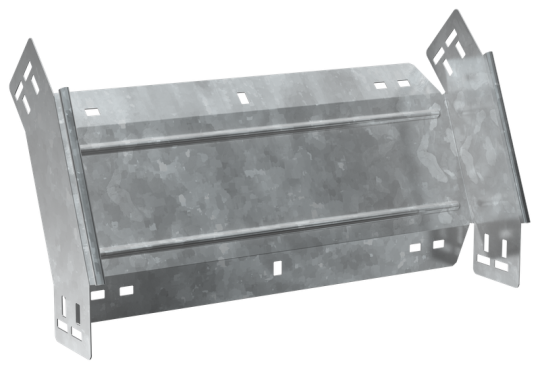

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Цвет: Светло-серый
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 300 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Длина: 249 мм
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 300 мм
• Класс стойкости к коррозии: 6
• Вес: 0,95 кг
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
