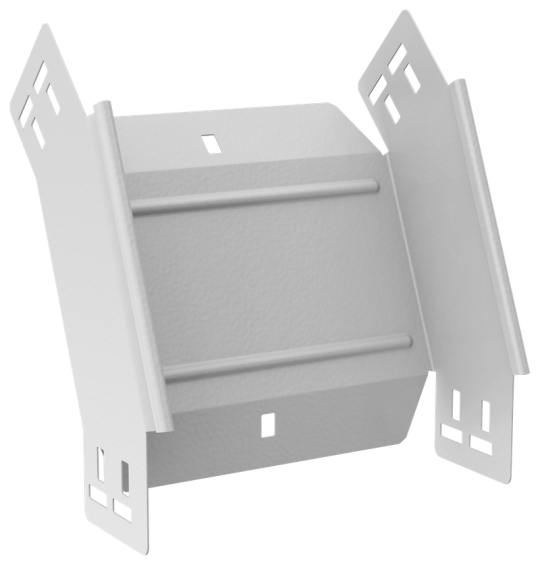

ESCA 5 Поворот верт. внеш. 45град 80х200-1,2 RAL 9016 IEK ES5-PV-45-080-200-12-RGA

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Длина: 249 мм
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Ширина: 200 мм
• Цвет: Чисто белый
• Номер цвета RAL: 9016
• Класс стойкости к коррозии: 2
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Порошковая окраска
• Вес: 0,72 кг
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Ширина ответвления: 200 мм
