Описание

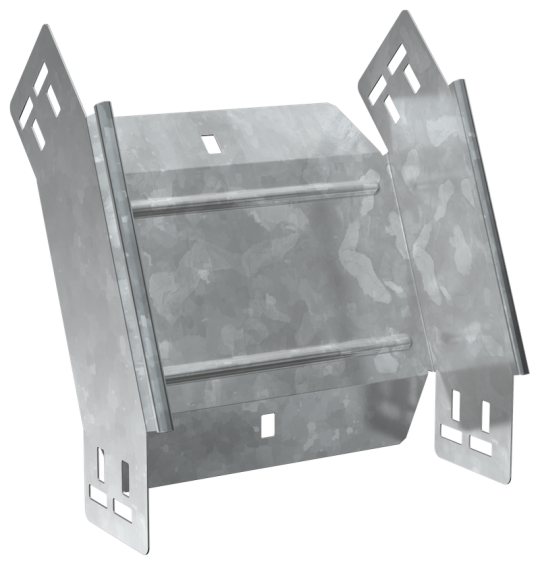

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Материал: Сталь
• Вес: 0,77 кг
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 200 мм
• Степень защиты - IP: IP00
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 200 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Длина: 249 мм
• Номер цвета RAL: 7047
