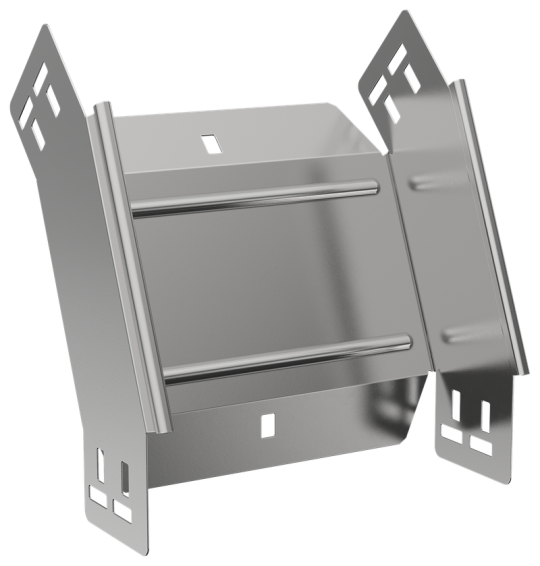

ESCA 5 Поворот верт. внеш. 45град 80х200-1,2 IEK ES5-PV-45-080-200-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,71 кг
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Ширина: 200 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 249 мм
• Цвет: Светло-серый
