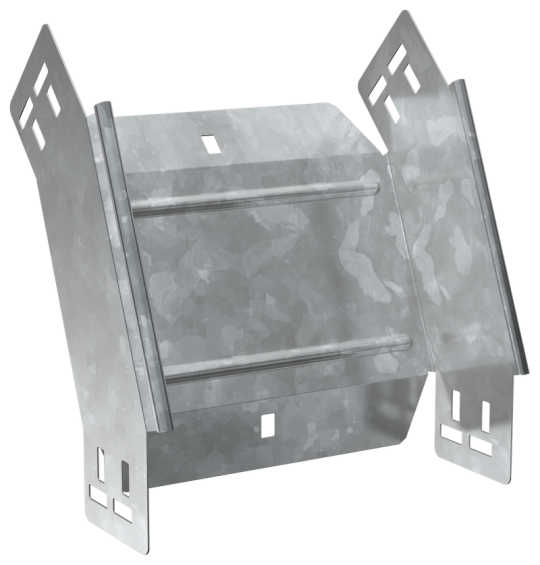

ESCA 5 Поворот верт. внеш. 45град 80х150-1,2 HDZ IEK ES5-PV-45-080-150-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Ширина ответвления: 150 мм
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Длина: 249 мм
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Ширина: 150 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 0,66 кг
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
