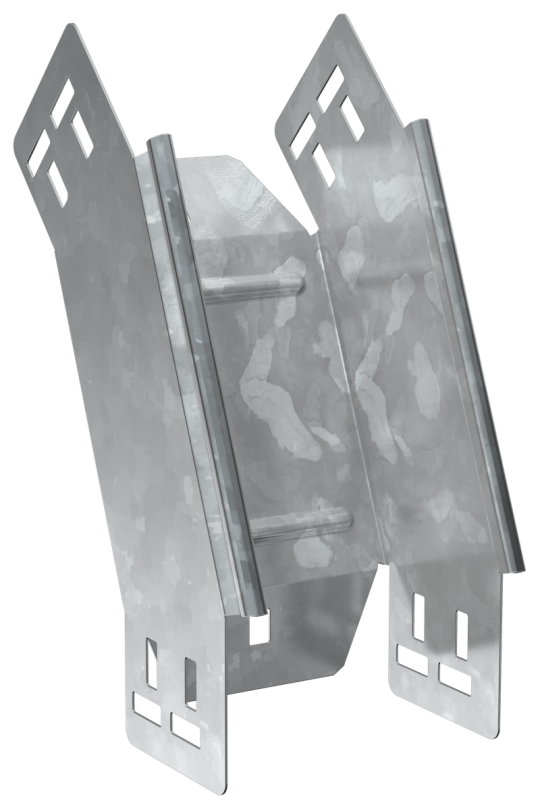

ESCA 5 Поворот верт. внеш. 45град 80х100-1,2 HDZ IEK ES5-PV-45-080-100-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Вес: 0,56 кг
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Длина: 249 мм
• Ширина: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 100 мм
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
