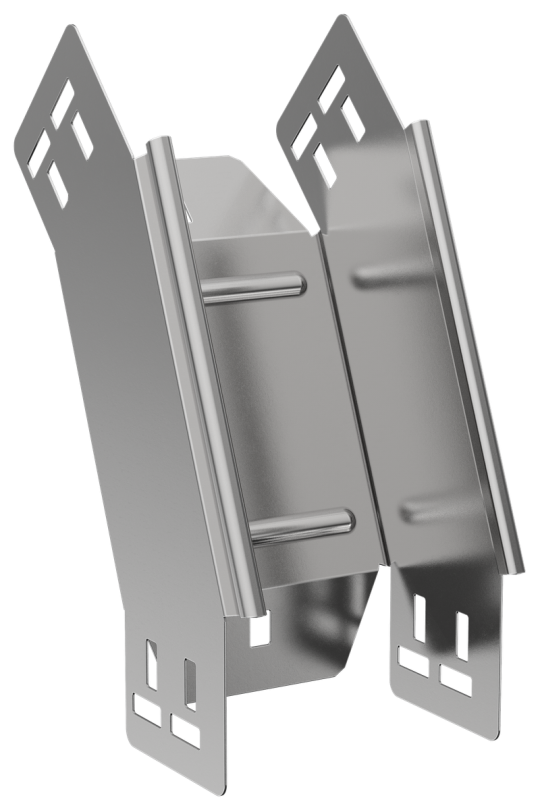

ESCA 5 Поворот верт. внеш. 45град 80х100-1,2 IEK ES5-PV-45-080-100-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Длина: 249 мм
• Исполнение для больших расст-усиленный: Нет
• Вес: 0,52 кг
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Ширина: 100 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
