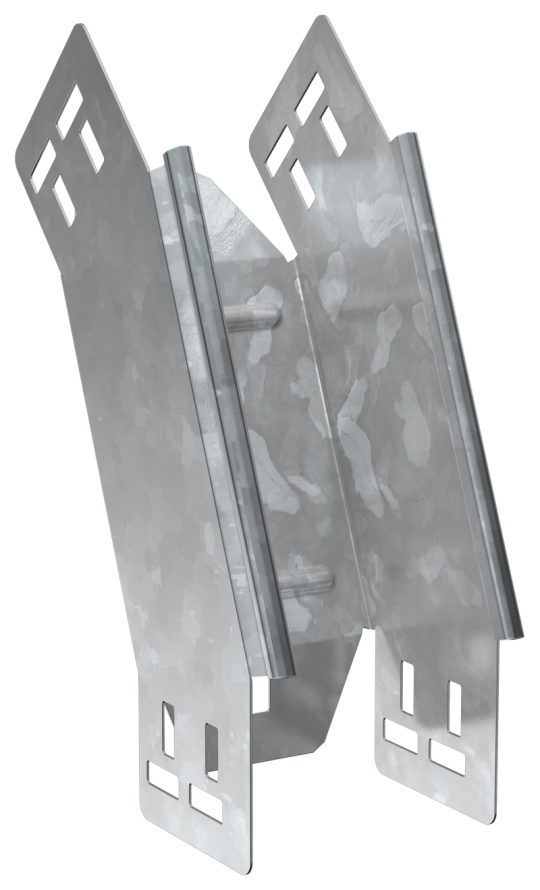

ESCA 5 Поворот верт. внеш. 45град 80х80-1,2 HDZ IEK ES5-PV-45-080-080-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 80 мм
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 249 мм
• Толщина цинкового покрытия: 55 мкм
• Вес: 0,53 кг
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 80 мм
• Перфорация в основании для монтажа: Нет
