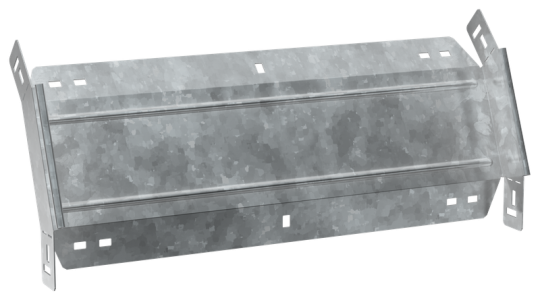

ESCA 5 Поворот верт. внеш. 45град 50х500-1,2 HDZ IEK ES5-PV-45-050-500-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Вес: 1,26 кг
• Длина: 235 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Ширина: 500 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Высота кабельного лотка : 50 мм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 500 мм
