Описание

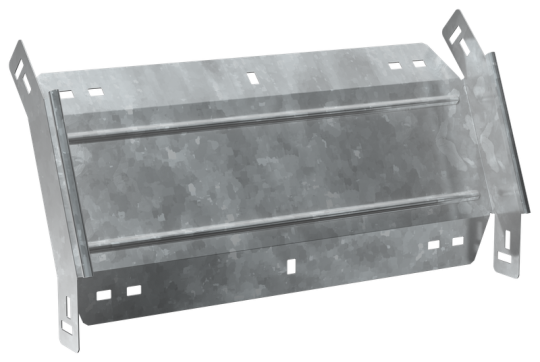

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Ширина: 400 мм
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Вес: 1,05 кг
• Высота кабельного лотка : 50 мм
• Длина: 235 мм
• Монтажная температура: -50...40 °C
• Ширина ответвления: 400 мм
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
