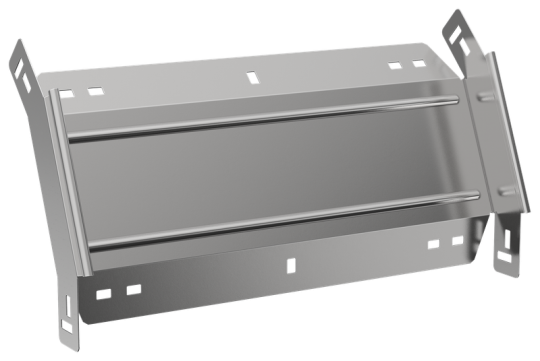

ESCA 5 Поворот верт. внеш. 45град 50х400-1,2 IEK ES5-PV-45-050-400-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Ширина ответвления: 400 мм
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Длина: 235 мм
• Ширина: 400 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,97 кг
• Отклонение - угол : 45
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
