Описание

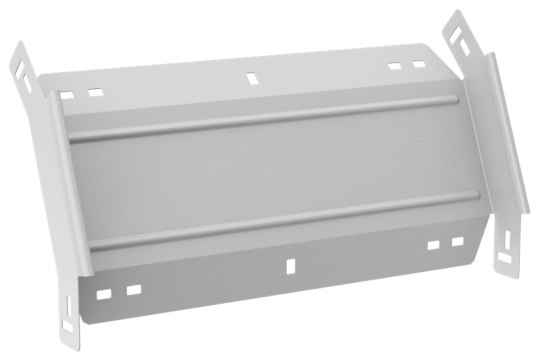

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Вес: 0,79 кг
• Нержавеющая сталь травлёная: Нет
• Цвет: Чисто белый
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Ширина: 300 мм
• Номер цвета RAL: 9016
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Длина: 235 мм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Порошковая окраска
• Ширина ответвления: 300 мм
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Подходит для обеспеч целостности цепи: Нет
