Описание

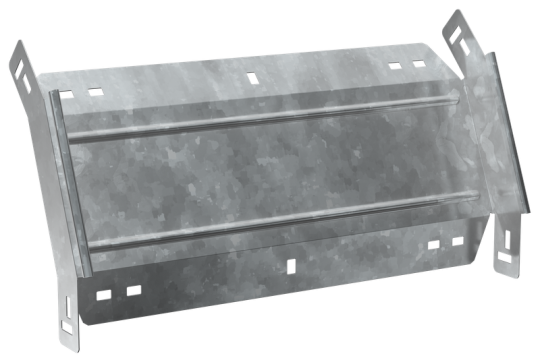

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Вес: 0,84 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Длина: 235 мм
• Высота кабельного лотка : 50 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Ширина ответвления: 300 мм
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Ширина: 300 мм
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
