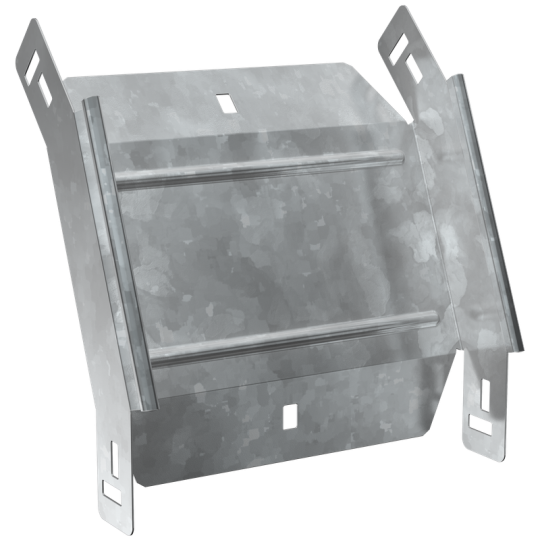

ESCA 5 Поворот верт. внеш. 45град 50х200-1,2 HDZ IEK ES5-PV-45-050-200-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 200 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Длина: 235 мм
• Температура эксплуатации: -50...40 °C
• Вес: 0,64 кг
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Степень защиты - IP: IP00
• Толщина металла: 1.2 мм
• Ширина: 200 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Цвет: Светло-серый
