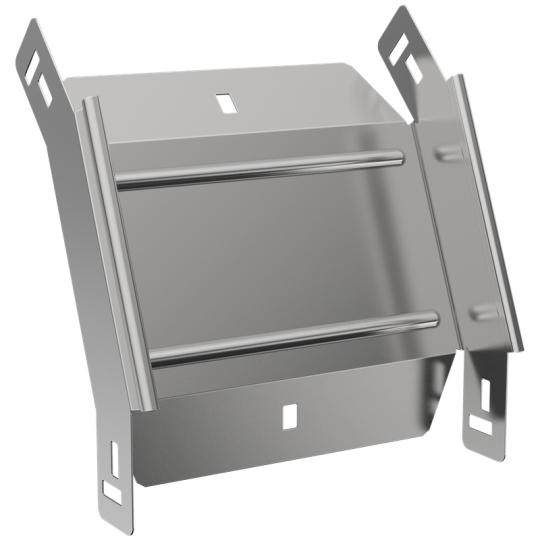

ESCA 5 Поворот верт. внеш. 45град 50х200-1,2 IEK ES5-PV-45-050-200-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 0,59 кг
• Ширина ответвления: 200 мм
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 235 мм
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
