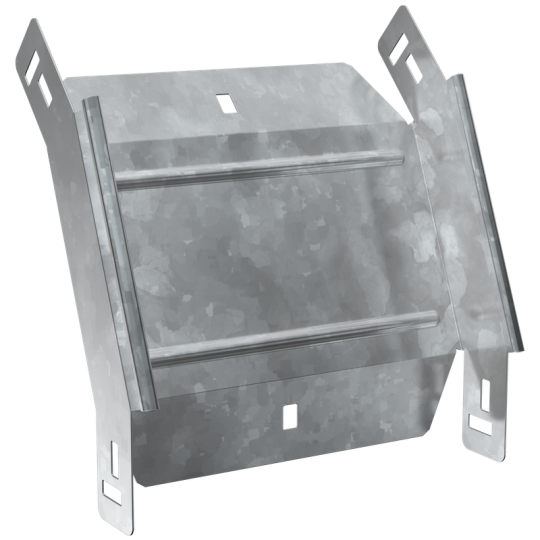

ESCA 5 Поворот верт. внеш. 45град 50х150-1,2 HDZ IEK ES5-PV-45-050-150-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Материал: Сталь
• Цвет: Светло-серый
• Вес: 0,53 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 150 мм
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 235 мм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
