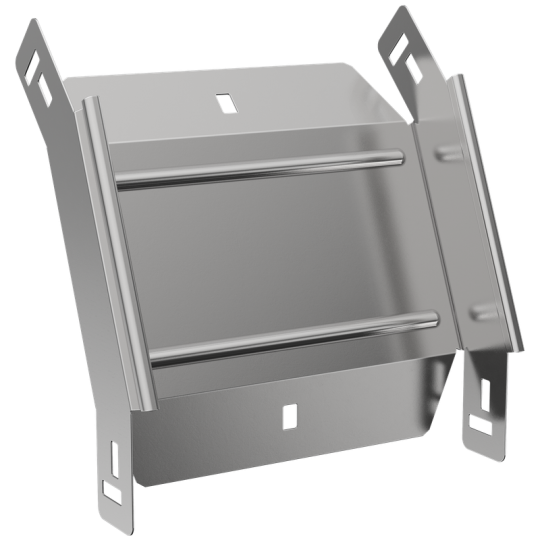

ESCA 5 Поворот верт. внеш. 45град 50х150-1,2 IEK ES5-PV-45-050-150-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 235 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 150 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Ширина: 150 мм
• Степень защиты - IP: IP00
• Вес: 0,49 кг
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 50 мм
