Описание

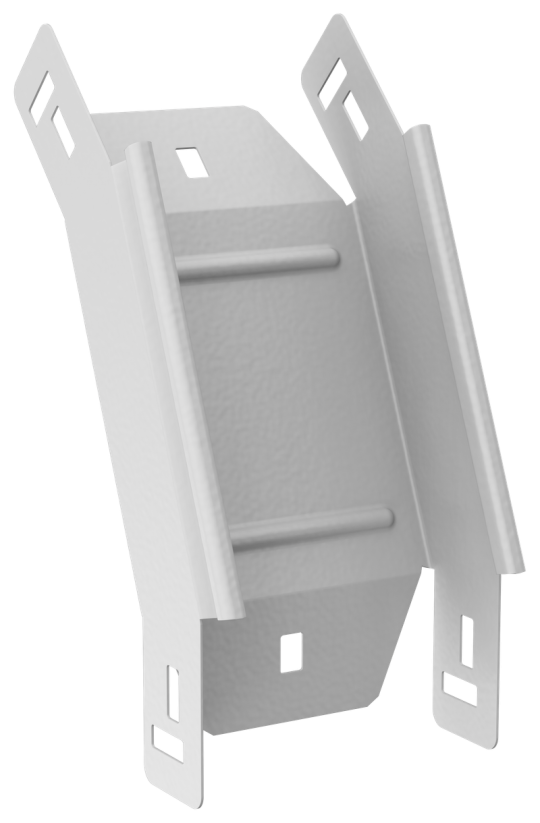

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Номер цвета RAL: 9016
• Температура эксплуатации: -50...40 °C
• Вес: 0,41 кг
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Порошковая окраска
• Длина: 235 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 50 мм
• Ширина: 100 мм
• Ширина ответвления: 100 мм
• Цвет: Чисто белый
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
