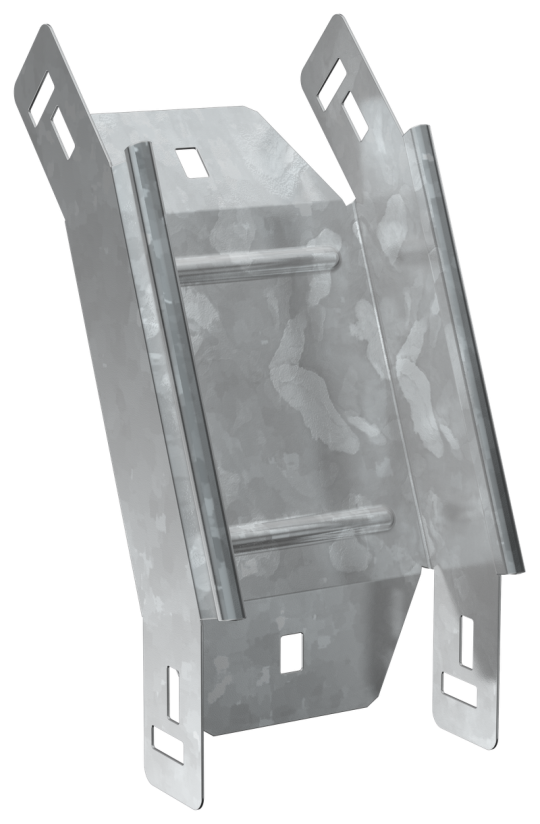

ESCA 5 Поворот верт. внеш. 45град 50х100-1,2 HDZ IEK ES5-PV-45-050-100-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Ширина: 100 мм
• Материал: Сталь
• Отклонение - угол : 45
• Класс стойкости к коррозии: 6
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Длина: 235 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 50 мм
• Вес: 0,43 кг
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
