Описание

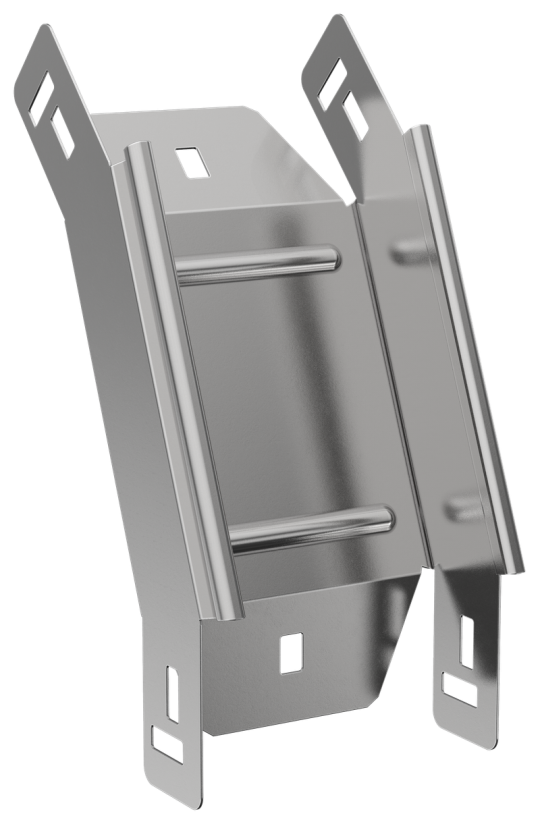

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина ответвления: 100 мм
• Перфорация в основании для монтажа: Нет
• Вес: 0,4 кг
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Длина: 235 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Ширина: 100 мм
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Материал: Сталь
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
