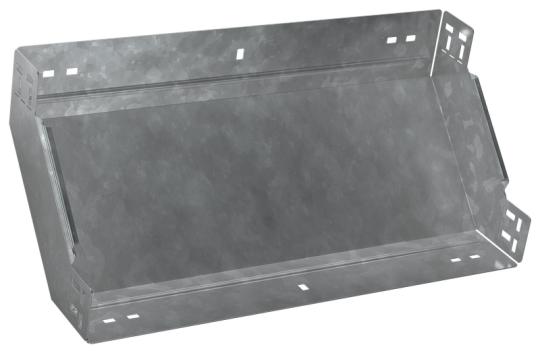

ESCA 5 Поворот верт. внутр. 90град 100х600-1,2 HDZ IEK ES5-PN-90-100-600-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Длина: 308 мм
• Ширина ответвления: 600 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Ширина: 600 мм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Вес: 2,73 кг
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
