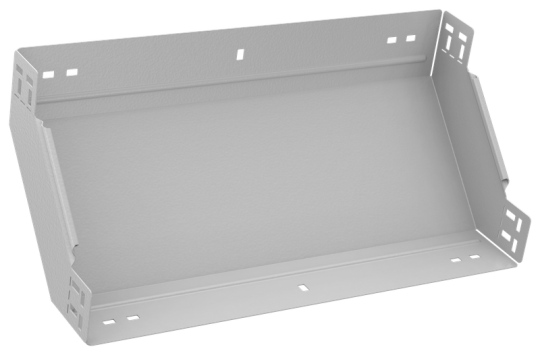

ESCA 5 Поворот верт. внутр. 90град 100х500-1,2 RAL 9016 IEK ES5-PN-90-100-500-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Толщина металла: 1.2 мм
• Ширина: 500 мм
• Вид или марка материала: Прочее
• Вес: 2,22 кг
• Цвет: Чисто белый
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 9016
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Длина: 308 мм
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Ширина ответвления: 500 мм
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
