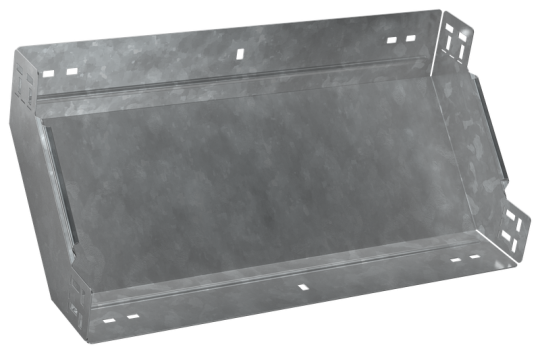

ESCA 5 Поворот верт. внутр. 90град 100х500-1,2 HDZ IEK ES5-PN-90-100-500-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 2,36 кг
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Длина: 308 мм
• Ширина ответвления: 500 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
