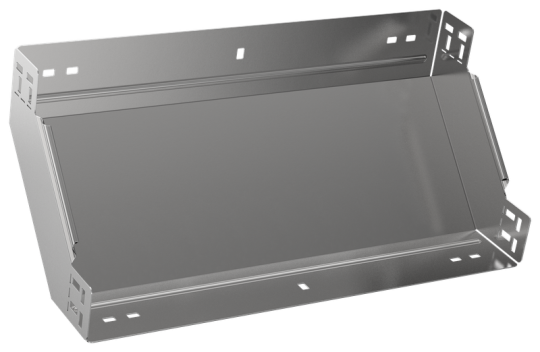

ESCA 5 Поворот верт. внутр. 90град 100х500-1,2 IEK ES5-PN-90-100-500-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 308 мм
• Модель или исполнение: Интегрированный разъем
• Вес: 2,18 кг
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Ширина: 500 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Материал: Сталь
• Ширина ответвления: 500 мм
