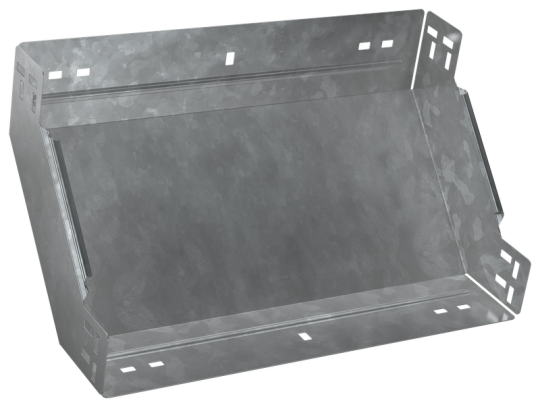

ESCA 5 Поворот верт. внутр. 90град 100х400-1,2 HDZ IEK ES5-PN-90-100-400-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Ширина: 400 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Вес: 1,99 кг
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Длина: 308 мм
• Ширина ответвления: 400 мм
