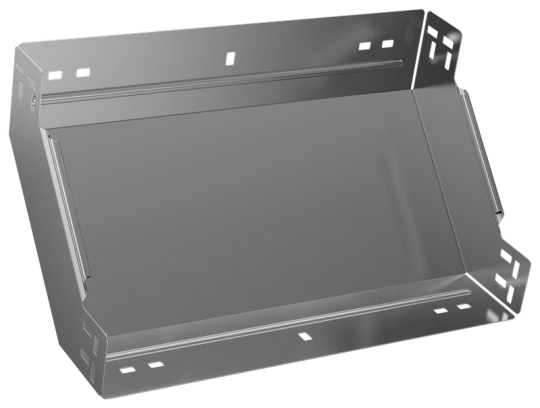

ESCA 5 Поворот верт. внутр. 90град 100х400-1,2 IEK ES5-PN-90-100-400-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Ширина: 400 мм
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Высота кабельного лотка : 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 2
• Вес: 1,84 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Длина: 308 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Ширина ответвления: 400 мм
• Модель или исполнение: Интегрированный разъем
