Описание

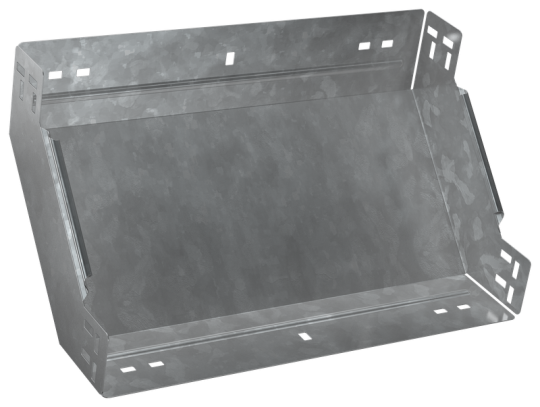

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Вес: 1,62 кг
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Длина: 308 мм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Ширина ответвления: 300 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Ширина: 300 мм
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 6
