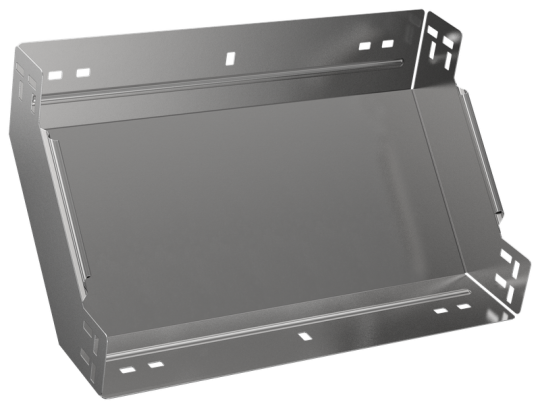

ESCA 5 Поворот верт. внутр. 90град 100х300-1,2 IEK ES5-PN-90-100-300-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Вес: 1,5 кг
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 300 мм
• Длина: 308 мм
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
