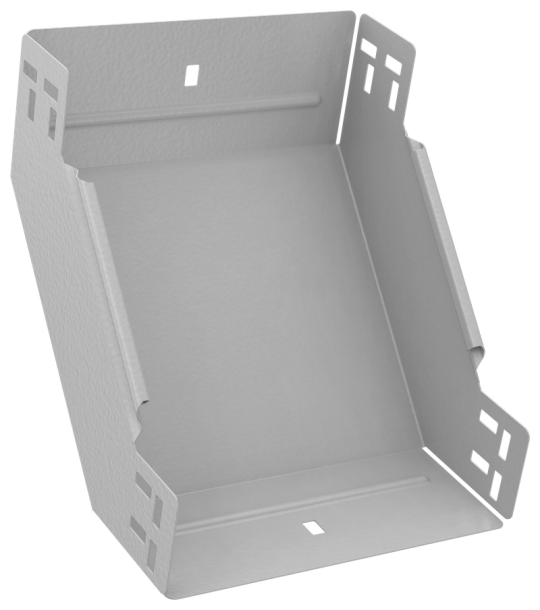

ESCA 5 Поворот верт. внутр. 90град 100х200-1,2 RAL 9016 IEK ES5-PN-90-100-200-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Ширина ответвления: 200 мм
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 9016
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Цвет: Чисто белый
• Вес: 1,19 кг
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Длина: 308 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Порошковая окраска
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Ширина: 200 мм
