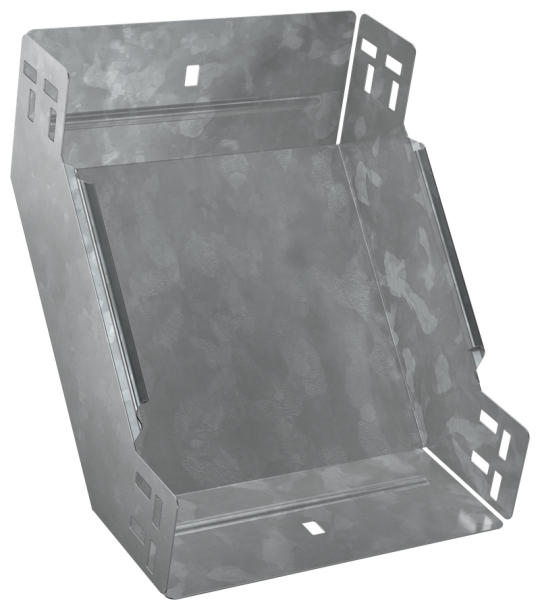

ESCA 5 Поворот верт. внутр. 90град 100х200-1,2 HDZ IEK ES5-PN-90-100-200-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 1,27 кг
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Длина: 308 мм
• Материал: Сталь
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Ширина: 200 мм
• Изменение направления: Вертикально восходящий (внутренний)
