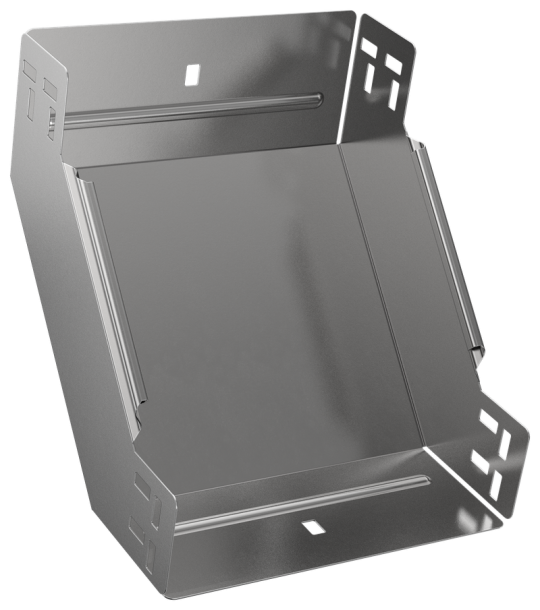

ESCA 5 Поворот верт. внутр. 90град 100х200-1,2 IEK ES5-PN-90-100-200-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Длина: 308 мм
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Вес: 1,17 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 200 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
