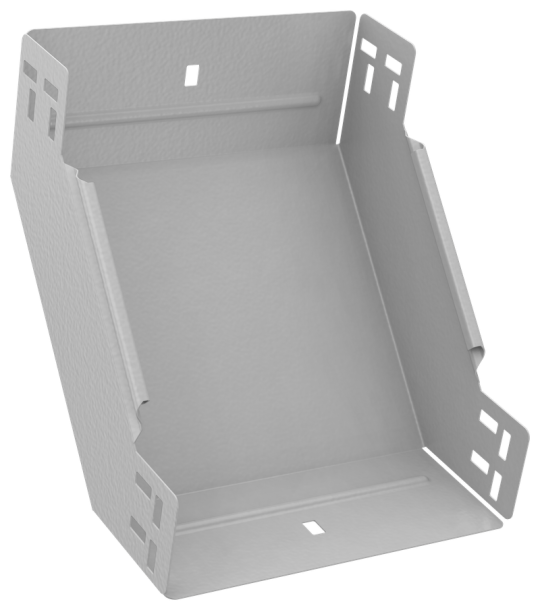

ESCA 5 Поворот верт. внутр. 90град 100х150-1,2 RAL 9016 IEK ES5-PN-90-100-150-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Порошковая окраска
• Степень защиты - IP: IP00
• Вес: 1,02 кг
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Номер цвета RAL: 9016
• Отклонение - угол : 90
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 150 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Длина: 308 мм
• Толщина металла: 1.2 мм
• Ширина ответвления: 150 мм
• Цвет: Чисто белый
