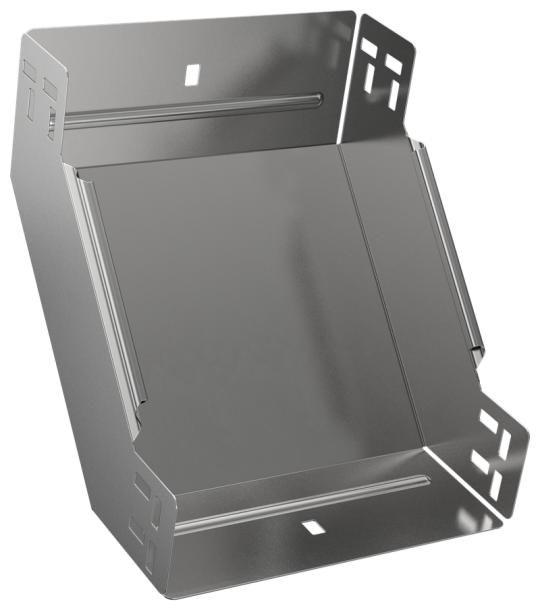

ESCA 5 Поворот верт. внутр. 90град 100х150-1,2 IEK ES5-PN-90-100-150-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 1 кг
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Ширина: 150 мм
• Перфорация в основании для монтажа: Нет
• Длина: 308 мм
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Ширина ответвления: 150 мм
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
