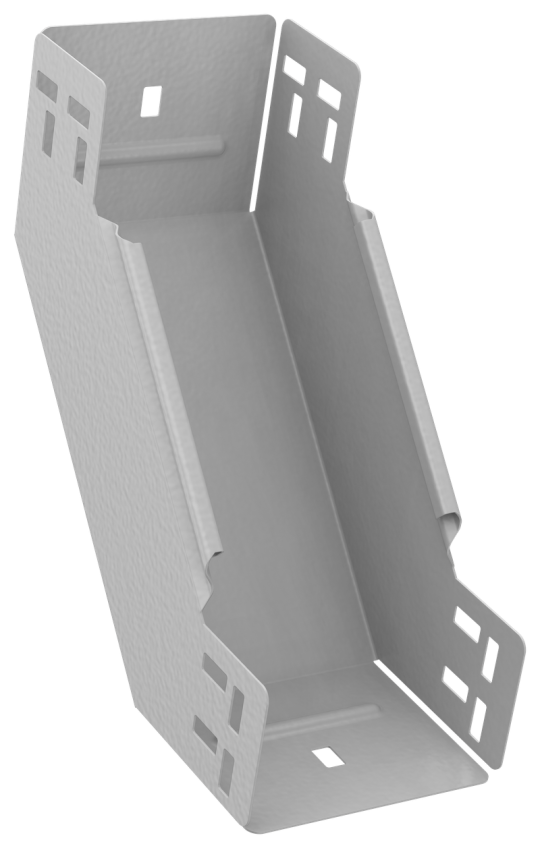

ESCA 5 Поворот верт. внутр. 90град 100х100-1,2 RAL 9016 IEK ES5-PN-90-100-100-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Отклонение - угол : 90
• Длина: 308 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Чисто белый
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Вес: 0,84 кг
• Ширина: 100 мм
• Ширина ответвления: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Защитное покрытие поверхности: Порошковая окраска
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 9016
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
