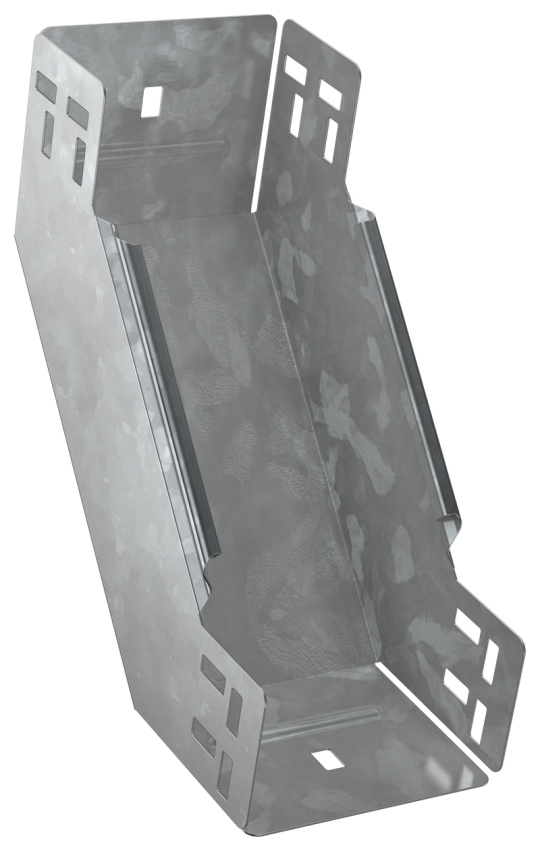

ESCA 5 Поворот верт. внутр. 90град 100х100-1,2 HDZ IEK ES5-PN-90-100-100-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 100 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Материал: Сталь
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Длина: 308 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Ширина: 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Вес: 0,9 кг
