Описание

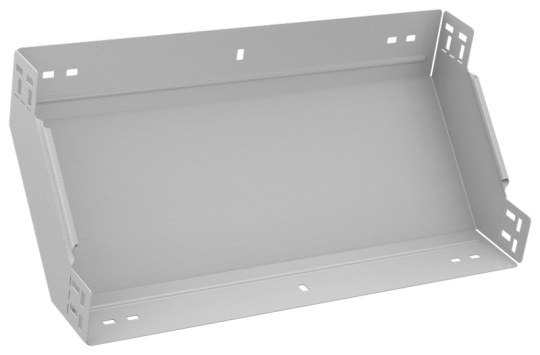

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 9016
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Цвет: Чисто белый
• Ширина ответвления: 600 мм
• Толщина металла: 1.2 мм
• Длина: 296 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Ширина: 600 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Порошковая окраска
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Вес: 2,38 кг
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
