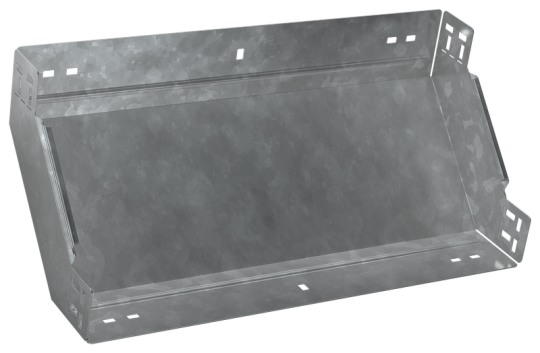

ESCA 5 Поворот верт. внутр. 90град 80х500-1,2 HDZ IEK ES5-PN-90-080-500-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 500 мм
• Длина: 296 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
• Вес: 2,18 кг
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 500 мм
