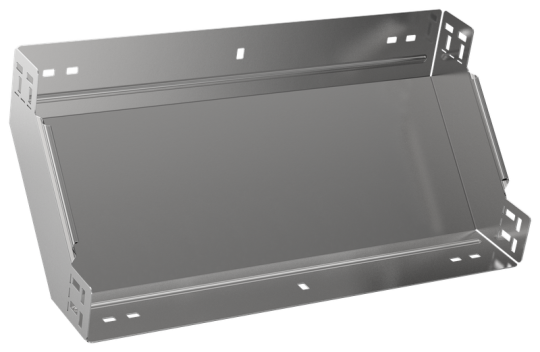

ESCA 5 Поворот верт. внутр. 90град 80х500-1,2 IEK ES5-PN-90-080-500-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Ширина ответвления: 500 мм
• Длина: 296 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Отклонение - угол : 90
• Ширина: 500 мм
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Вес: 2,01 кг
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
