Описание

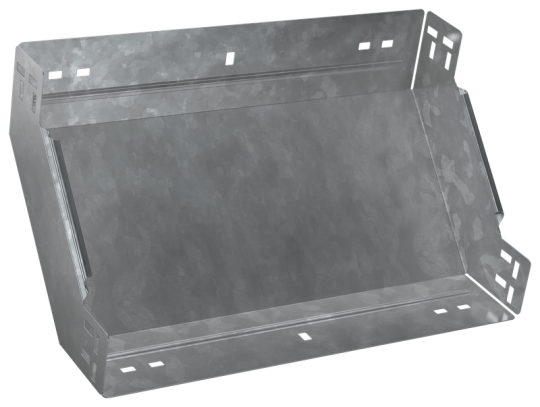

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Ширина ответвления: 400 мм
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Вес: 1,83 кг
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально восходящий (внутренний)
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Длина: 296 мм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 400 мм
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
