Описание

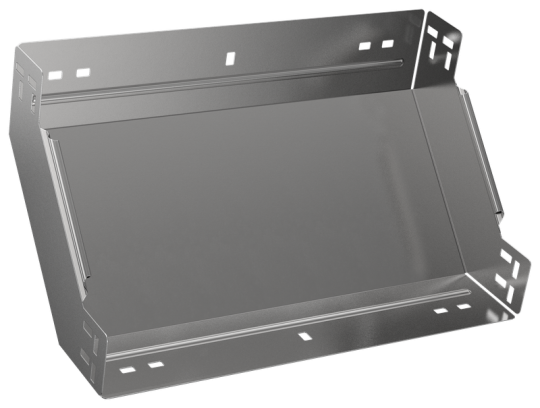

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 80 мм
• Длина: 296 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина ответвления: 400 мм
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Ширина: 400 мм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вес: 1,69 кг
• Степень защиты - IP: IP00
