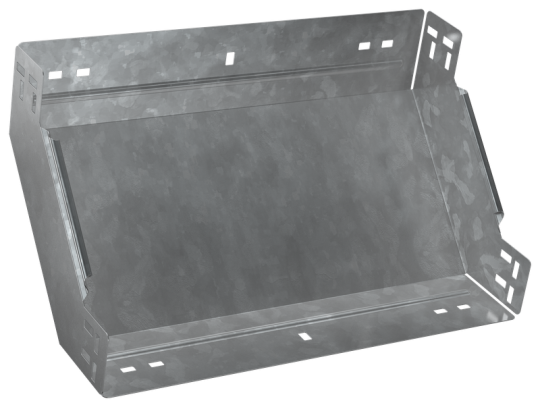

ESCA 5 Поворот верт. внутр. 90град 80х300-1,2 HDZ IEK ES5-PN-90-080-300-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Длина: 296 мм
• Ширина: 300 мм
• Материал: Сталь
• Вес: 1,47 кг
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 300 мм
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.2 мм
