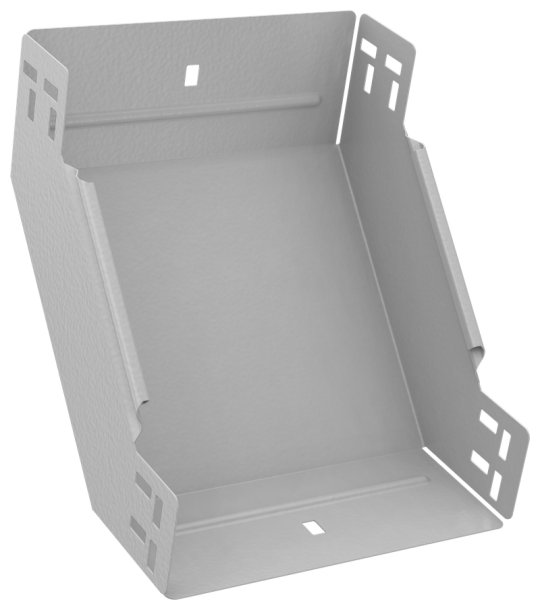

ESCA 5 Поворот верт. внутр. 90град 80х200-1,2 RAL 9016 IEK ES5-PN-90-080-200-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Ширина: 200 мм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Длина: 296 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Вес: 1,06 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Нержавеющая сталь травлёная: Нет
• Цвет: Чисто белый
• Материал: Сталь
• Номер цвета RAL: 9016
• Ширина ответвления: 200 мм
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Температура эксплуатации: -50...40 °C
