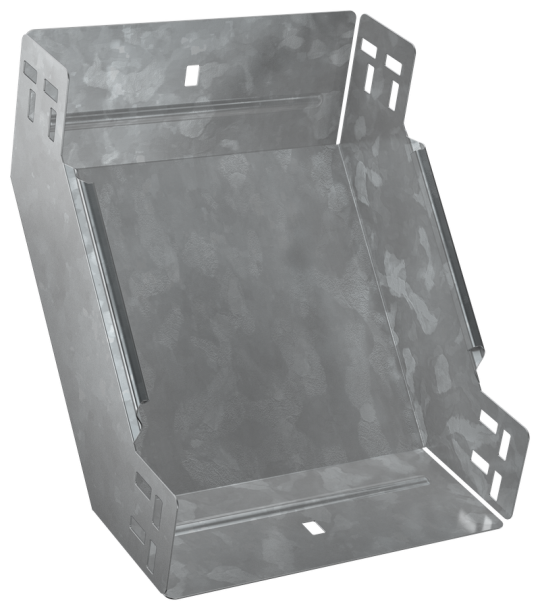

ESCA 5 Поворот верт. внутр. 90град 80х200-1,2 HDZ IEK ES5-PN-90-080-200-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Вес: 1,13 кг
• Ширина: 200 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Цвет: Светло-серый
• Длина: 296 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
