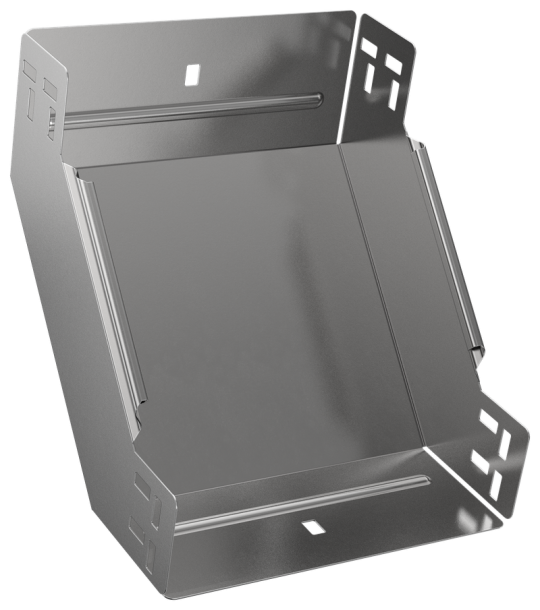

ESCA 5 Поворот верт. внутр. 90град 80х200-1,2 IEK ES5-PN-90-080-200-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 1,04 кг
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 200 мм
• Цвет: Светло-серый
• Ширина: 200 мм
• Длина: 296 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
