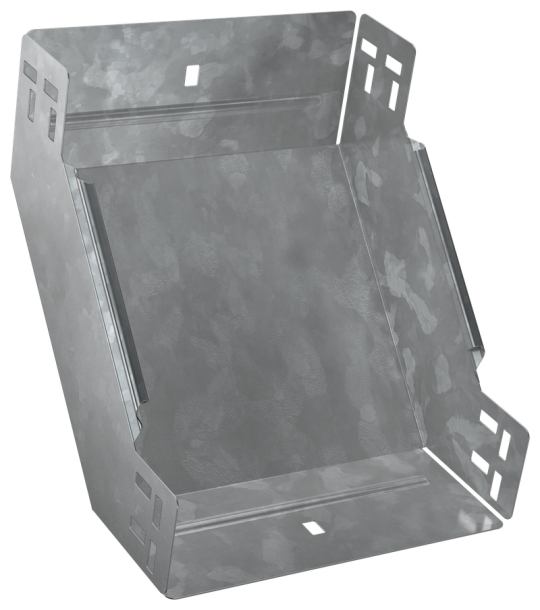

ESCA 5 Поворот верт. внутр. 90град 80х150-1,2 HDZ IEK ES5-PN-90-080-150-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Ширина ответвления: 150 мм
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 296 мм
• Вес: 0,95 кг
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Ширина: 150 мм
• Номер цвета RAL: 7047
