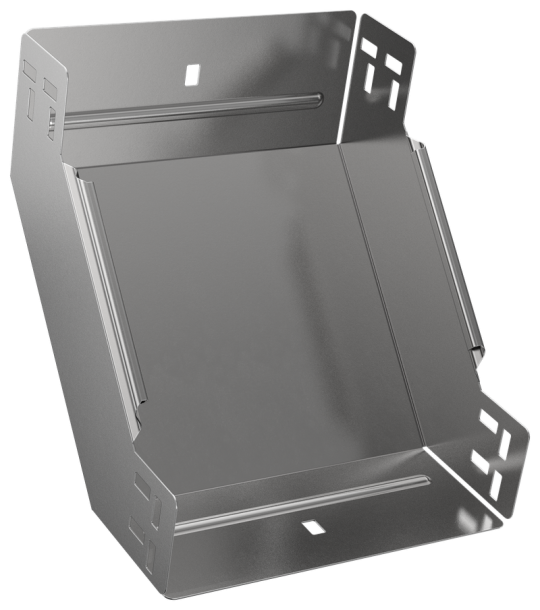

ESCA 5 Поворот верт. внутр. 90град 80х150-1,2 IEK ES5-PN-90-080-150-12

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Ширина: 150 мм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Вес: 0,88 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Ширина ответвления: 150 мм
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Длина: 296 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорация в основании для монтажа: Нет
