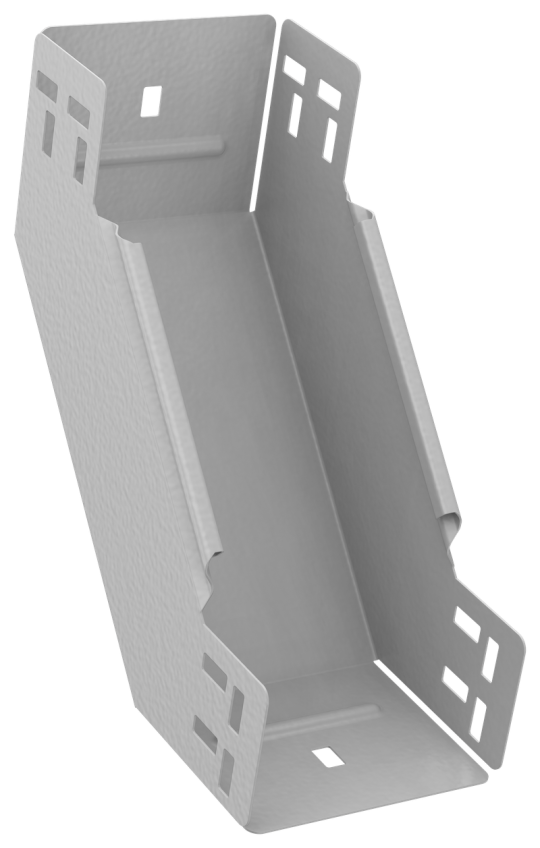

ESCA 5 Поворот верт. внутр. 90град 80х100-1,2 RAL 9016 IEK ES5-PN-90-080-100-12-RGA

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 9016
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 296 мм
• Ширина ответвления: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,73 кг
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Порошковая окраска
• Ширина: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Цвет: Чисто белый
• Толщина металла: 1.2 мм
