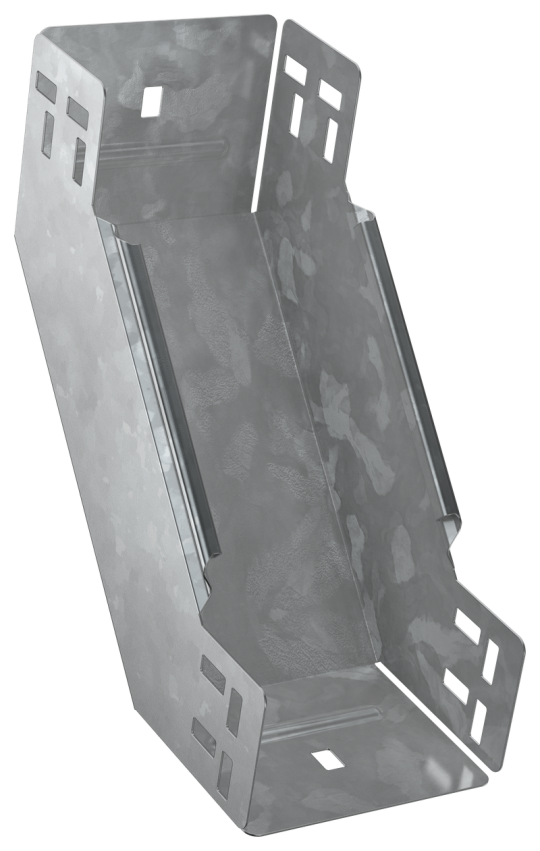

ESCA 5 Поворот верт. внутр. 90град 80х100-1,2 HDZ IEK ES5-PN-90-080-100-12-HDZ

Описание

Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Вес: 0,78 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Материал: Сталь
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 100 мм
• Монтажная температура: -50...40 °C
• Длина: 296 мм
• Толщина цинкового покрытия: 55 мкм
